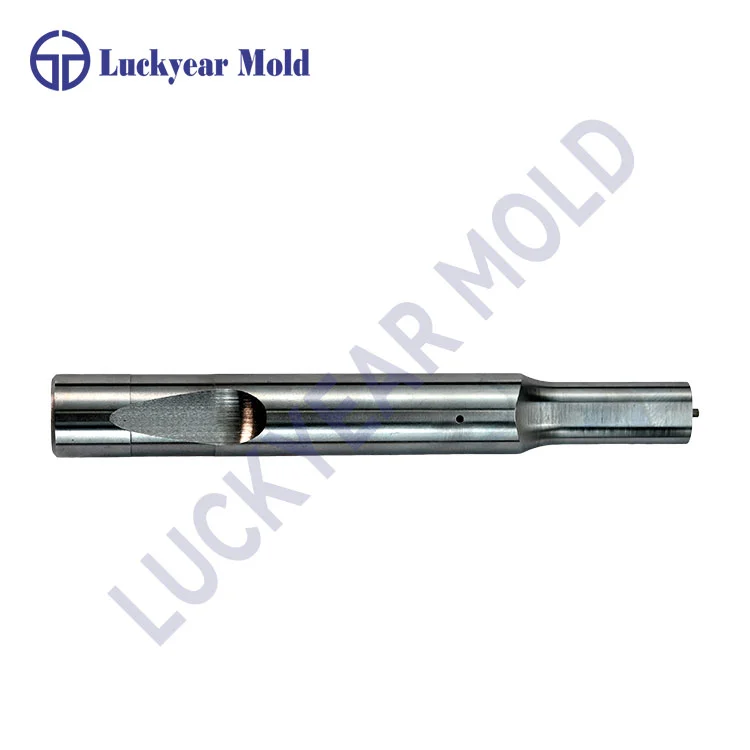

যথার্থ বল লক পাঞ্চমেটাল স্ট্যাম্পিং, ডাই মেকিং, মেশিনিং এবং নির্ভুলতা তৈরিতে ব্যাপকভাবে ব্যবহৃত বিশেষ টুলিং উপাদান। সঠিক অবস্থান এবং দ্রুত ইনস্টলেশনের জন্য ডিজাইন করা, এই পাঞ্চগুলি একটি বল-লক প্রক্রিয়া ব্যবহার করে পাঞ্চ বডিটিকে নিরাপদে জায়গায় ধরে রাখতে এবং রক্ষণাবেক্ষণ বা টুলিং পরিবর্তনের প্রয়োজন হলে দ্রুত প্রতিস্থাপনের অনুমতি দেয়।
প্রথাগত ফিক্সড পাঞ্চের সাথে তুলনা করে, নির্ভুল বল লক পাঞ্চগুলি উত্পাদন পরিবেশে আরও ভাল সুবিধা প্রদান করে যেখানে টুলিংয়ের নির্ভুলতা, প্রতিস্থাপনের গতি এবং সামঞ্জস্যপূর্ণ কর্মক্ষমতা গুরুত্বপূর্ণ।
একটি যথার্থ বল লক পাঞ্চ হল এক ধরণের পরিবর্তনযোগ্য পাঞ্চ উপাদান যা একটি পাঞ্চ হোল্ডার বা রিটেইনারের ভিতরে পাঞ্চকে সুরক্ষিত করতে একটি লকিং বল প্রক্রিয়া ব্যবহার করে।
লকিং সিস্টেম সাধারণত অন্তর্ভুক্ত করে:
|
কম্পোনেন্ট |
ফাংশন |
|
পাঞ্চ বডি |
কাটা, গঠন, বা খোঁচা অপারেশন সঞ্চালন |
|
বল লক মেকানিজম |
ধারক মধ্যে ঘুষি সুরক্ষিত |
|
ধারক/ধারক |
পাঞ্চকে সমর্থন করে এবং অবস্থান করে |
|
প্রধান বিভাগ |
সঠিক অবস্থান এবং ইনস্টলেশন রেফারেন্স প্রদান করে |
বল-লক ডিজাইন অপারেটরদের টুলিং সিস্টেমকে সম্পূর্ণরূপে বিচ্ছিন্ন না করে দ্রুত পাঞ্চগুলি ইনস্টল বা অপসারণ করতে দেয়।
কাজের নীতিটি একটি সাধারণ যান্ত্রিক লকিং কাঠামোর উপর ভিত্তি করে।
ইনস্টলেশনের সময়:
পাঞ্চটি পাঞ্চ হোল্ডারের মধ্যে ঢোকানো হয়।
লকিং বল ধরে রাখার অবস্থানে চলে যায়।
বলটি ধারক খাঁজ বা লকিং এলাকার সাথে জড়িত।
পাঞ্চটি অপারেশনের সময় দৃঢ়ভাবে স্থির হয়ে যায়।
যখন প্রতিস্থাপনের প্রয়োজন হয়, তখন পাঞ্চটি ছেড়ে দেওয়া যেতে পারে এবং উপযুক্ত সরঞ্জাম দিয়ে সরানো যেতে পারে, উত্পাদনের সময় ডাউনটাইম হ্রাস করে।
আধুনিক উত্পাদনের জন্য উচ্চ দক্ষতা এবং ধারাবাহিক নির্ভুলতা প্রয়োজন। বল লক পাঞ্চ বেশ কিছু ব্যবহারিক সুবিধা প্রদান করে।
1. দ্রুত টুল প্রতিস্থাপন
স্ট্যাম্পিং এবং গঠন অপারেশনে, পাঞ্চ পরিধান একটি স্বাভাবিক ঘটনা। একটি দ্রুত-পরিবর্তন নকশা অপারেটরদের ক্ষতিগ্রস্থ বা জীর্ণ পাঞ্চগুলি দ্রুত প্রতিস্থাপন করতে দেয়।
সুবিধার মধ্যে রয়েছে:
মেশিন ডাউনটাইম হ্রাস
সহজ রক্ষণাবেক্ষণ
উন্নত উত্পাদন দক্ষতা
2. উন্নত অবস্থান নির্ভুলতা
নির্ভুলতা উত্পাদন সঠিক পাঞ্চ অবস্থানের উপর নির্ভর করে।
বল লক পাঞ্চগুলি প্রদান করার জন্য ডিজাইন করা হয়েছে:
স্থিতিশীল ইনস্টলেশন
পুনরাবৃত্তিযোগ্য অবস্থান
প্রান্তিককরণ ত্রুটি হ্রাস
এটি টাইট সহনশীলতা জড়িত অ্যাপ্লিকেশনের জন্য বিশেষভাবে গুরুত্বপূর্ণ।
3. সুবিধাজনক টুল ম্যানেজমেন্ট
যেহেতু পৃথক পাঞ্চগুলি আলাদাভাবে প্রতিস্থাপন করা যেতে পারে, নির্মাতাদের সর্বদা একটি সম্পূর্ণ টুলিং সমাবেশ প্রতিস্থাপন করার প্রয়োজন হয় না।
এটি রক্ষণাবেক্ষণের খরচ কমাতে সাহায্য করে এবং ইনভেন্টরি ম্যানেজমেন্টকে সহজ করে।
1. মেটাল স্ট্যাম্পিং
মেটাল স্ট্যাম্পিং হল অন্যতম প্রধান প্রয়োগ ক্ষেত্র।
এর জন্য ব্যবহৃত:
গর্ত ঘুষি
শীট ধাতু গঠন
উপাদান উত্পাদন
স্বয়ংচালিত যন্ত্রাংশ উত্পাদন
নির্ভুল পাঞ্চগুলি বারবার অপারেশনের সময় ধারাবাহিক ফলাফল বজায় রাখতে সহায়তা করে।
2. ডাই ম্যানুফ্যাকচারিং
ডাই এবং মোল্ড উৎপাদনে, সঠিক পাঞ্চ পজিশনিং অপরিহার্য।
বল লক পাঞ্চগুলি সাধারণত ব্যবহৃত হয়:
প্রগতিশীল মারা যায়
স্ট্যাম্পিং মারা যায়
কাস্টম টুলিং সিস্টেম
3. ইলেকট্রনিক্স এবং ছোট উপাদান উত্পাদন
ছোট এবং সঠিক অংশের প্রয়োজন এমন শিল্পগুলির জন্য, নির্ভুল পাঞ্চগুলি সামঞ্জস্যপূর্ণ বৈশিষ্ট্যগুলি তৈরি করতে সহায়তা করে।
অ্যাপ্লিকেশন অন্তর্ভুক্ত:
ইলেকট্রনিক উপাদান
ছোট ধাতব অংশ
যথার্থ বন্ধনী
4. যন্ত্রপাতি উত্পাদন
বিভিন্ন যান্ত্রিক উপাদানের সঠিক গর্ত এবং প্রোফাইল প্রয়োজন। প্রতিস্থাপনযোগ্য পাঞ্চ সিস্টেমগুলি নির্মাতাদের উত্পাদন নমনীয়তা বজায় রাখতে সহায়তা করে।
1. উপাদান এবং কঠোরতা
পাঞ্চ উপাদান সরাসরি স্থায়িত্ব এবং পরিধান প্রতিরোধের প্রভাবিত করে।
সাধারণ উপকরণ অন্তর্ভুক্ত:
|
উপাদান |
বৈশিষ্ট্য |
|
টুল ইস্পাত |
শক্তি এবং স্থায়িত্বের ভাল ভারসাম্য |
|
উচ্চ গতির ইস্পাত (HSS) |
চাহিদা অ্যাপ্লিকেশনের জন্য উচ্চ পরিধান প্রতিরোধের |
|
পাউডার ধাতুবিদ্যা ইস্পাত |
উচ্চ-ভলিউম উৎপাদনের জন্য উন্নত কর্মক্ষমতা |
সঠিক উপাদান workpiece উপাদান এবং উত্পাদন অবস্থার উপর নির্ভর করে।
2. মাত্রিক নির্ভুলতা
সুসংগত যন্ত্র ফলাফল বজায় রাখার জন্য যথার্থ পাঞ্চের সঠিক মাত্রা প্রয়োজন।
গুরুত্বপূর্ণ স্পেসিফিকেশন অন্তর্ভুক্ত:
পাঞ্চ ব্যাস
দৈর্ঘ্য
মাথার মাত্রা
সহনশীলতা স্তর
সারফেস ফিনিস
স্বয়ংক্রিয় উত্পাদন লাইনের জন্য উচ্চতর নির্ভুলতা বিশেষভাবে গুরুত্বপূর্ণ।
3. পৃষ্ঠ চিকিত্সা
কিছু ঘুষি পরিষেবা জীবন উন্নত করতে পৃষ্ঠ চিকিত্সা গ্রহণ করে।
সাধারণ চিকিত্সা অন্তর্ভুক্ত হতে পারে:
শক্ত আবরণ
সারফেস শক্ত করা
পলিশিং
এই চিকিত্সাগুলি বারবার অপারেশনের সময় পরিধান এবং ঘর্ষণ কমাতে সাহায্য করতে পারে।
যথার্থ বল লক পাঞ্চ বনাম ঐতিহ্যগত পাঞ্চ
|
বৈশিষ্ট্য |
বল লক পাঞ্চ |
ঐতিহ্যগত স্থায়ী ঘুষি |
|
প্রতিস্থাপন গতি |
দ্রুত প্রতিস্থাপন |
আরো disassembly প্রয়োজন |
|
রক্ষণাবেক্ষণ |
সহজ |
বেশি সময়সাপেক্ষ |
|
পজিশনিং |
পুনরাবৃত্তিযোগ্য নির্ভুলতা |
ইনস্টলেশনের উপর নির্ভর করে |
|
উৎপাদন দক্ষতা |
ঘন ঘন পরিবর্তনের জন্য উপযুক্ত |
স্থির সেটআপের জন্য ভাল |
|
নমনীয়তা |
উচ্চতর |
নিম্ন |
বল লক পাঞ্চের প্রধান সুবিধা হল তাদের দ্রুত পরিবর্তন করার ক্ষমতা।
নিয়মিত পরিধান পরিদর্শন করুন
ক্রমাগত পাঞ্চিং অপারেশনের কারণে হতে পারে:
প্রান্ত পরিধান
পৃষ্ঠের ক্ষতি
কাটিয়া কর্মক্ষমতা হ্রাস
নিয়মিত পরিদর্শন প্রাথমিকভাবে প্রতিস্থাপনের প্রয়োজন সনাক্ত করতে সাহায্য করে।
টুলিং পরিষ্কার রাখুন
ধুলো, ধাতব চিপস এবং অবশিষ্টাংশ ইনস্টলেশনের সঠিকতাকে প্রভাবিত করতে পারে। পাঞ্চ এবং ধারক পরিষ্কার রাখা স্থিতিশীল অপারেশন বজায় রাখতে সাহায্য করে।
সঠিক স্টোরেজ ব্যবহার করুন
প্রতিরোধ করার জন্য একটি সংগঠিত উপায়ে ঘুষি সংরক্ষণ করুন:
সারফেস স্ক্র্যাচ
বিভিন্ন স্পেসিফিকেশনের মিশ্রণ
দুর্ঘটনাজনিত ক্ষতি
কোন শিল্পগুলি যথার্থ বল লক পাঞ্চ ব্যবহার করে?
এগুলি সাধারণত মেটাল স্ট্যাম্পিং, স্বয়ংচালিত উত্পাদন, ইলেকট্রনিক্স উত্পাদন, ডাই মেকিং এবং নির্ভুল মেশিনিং শিল্পে ব্যবহৃত হয়।
বল লক পাঞ্চ কি প্রতিস্থাপনযোগ্য?
হ্যাঁ। রক্ষণাবেক্ষণের প্রয়োজন হলে তাদের দ্রুত-পরিবর্তন নকশা বিশেষভাবে সহজ প্রতিস্থাপনের জন্য তৈরি করা হয়েছে।
কেন স্ট্যান্ডার্ড পাঞ্চের পরিবর্তে বল লক পাঞ্চ বেছে নিন?
তারা দ্রুত প্রতিস্থাপন, সহজ রক্ষণাবেক্ষণ এবং সামঞ্জস্যপূর্ণ অবস্থানের প্রস্তাব দেয়, যা ঘন ঘন টুলিং পরিবর্তনের প্রয়োজন হয় এমন উত্পাদন পরিবেশের জন্য উপযুক্ত করে তোলে।
একটি বল লক পাঞ্চ কতক্ষণ স্থায়ী হতে পারে?
পরিষেবা জীবন উপাদান, ওয়ার্কপিস কঠোরতা, অপারেটিং অবস্থা, তৈলাক্তকরণ এবং রক্ষণাবেক্ষণ অনুশীলনের মতো বিষয়গুলির উপর নির্ভর করে।
