স্ট্যান্ডার্ড মোল্ড পাঞ্চের জন্য একটি ব্যবহারিক গাইড: নির্বাচন থেকে রক্ষণাবেক্ষণ পর্যন্ত ফুল-লাইফসাইকেল পরিচালনা

স্ট্যাম্পিং এবং ছাঁচনির্মাণের জগতে, পাঞ্চ হল সবচেয়ে গুরুত্বপূর্ণ কিন্তু প্রায়শই উপেক্ষিত উপাদানগুলির মধ্যে একটি। যে অংশটি সরাসরি উপাদানটিকে আলাদা বা প্লাস্টিকভাবে বিকৃত করার জন্য যোগাযোগ করে,স্ট্যান্ডার্ড ছাঁচ পাঞ্চএর কর্মক্ষমতা সরাসরি পণ্যের গুণমান, উৎপাদন দক্ষতা এবং টুলিং খরচ নির্ধারণ করে। আপনি একটি উচ্চ-গতির স্ট্যাম্পিং লাইন চালাচ্ছেন বা একটি নির্ভুলতা গঠনের অপারেশন চালাচ্ছেন না কেন, স্ট্যান্ডার্ড পাঞ্চের ব্যবহারিক দিকগুলি বোঝা — উপাদান নির্বাচন থেকে রক্ষণাবেক্ষণ শৃঙ্খলা পর্যন্ত — আপনার উত্পাদন প্রক্রিয়া অপ্টিমাইজ করার জন্য অপরিহার্য৷

I. স্ট্যান্ডার্ড মোল্ড পাঞ্চ কি?

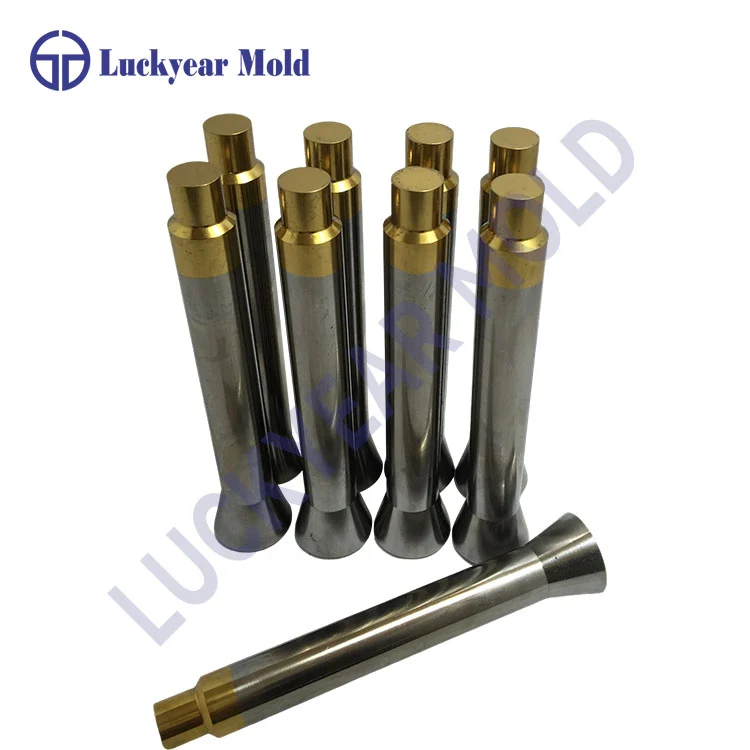

একটি স্ট্যান্ডার্ড মোল্ড পাঞ্চ, যা একটি পাঞ্চ-পিন, স্ট্যাম্পিং পাঞ্চ বা সহজভাবে একটি পাঞ্চ নামেও পরিচিত, একটি স্ট্যাম্পিং ডাইতে ইনস্টল করা একটি ধাতব উপাদান যা ক্রমাগত পাঞ্চিং, ব্ল্যাঙ্কিং বা ফর্মিং ক্রিয়াকলাপ সম্পাদন করে। এটি ওয়ার্কপিস উপাদানটিকে পছন্দসই পণ্য বা আধা-সমাপ্ত অংশে আলাদা করতে বা আকার দেওয়ার জন্য ডাইয়ের সাথে একত্রে কাজ করে।

স্ট্যান্ডার্ড পাঞ্চগুলি বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন কনফিগারেশনে আসে। সাধারণ প্রকারের মধ্যে রয়েছে টি-টাইপ স্ট্যান্ডার্ড পাঞ্চ, বি-টাইপ স্ট্যান্ডার্ড পাঞ্চ, গাইডেড পাঞ্চ, সাব-ডাই পাঞ্চ এবং ফর্মিং পাঞ্চ। যা একটি পাঞ্চকে "স্ট্যান্ডার্ড" করে তোলে তা হল এর মাত্রা এবং স্পেসিফিকেশনগুলি প্রতিষ্ঠিত আন্তর্জাতিক মান যেমন ISO, DIN, JIS, HASCO, DME, বা MISUMI, বিনিময়যোগ্যতা এবং অনুমানযোগ্য কর্মক্ষমতা নিশ্চিত করে।

২. উপকরণ এবং উত্পাদন: পারফরম্যান্সের ভিত্তি

সাধারণ উপকরণ

পাঞ্চ উপাদান পছন্দ সরাসরি হাতিয়ার জীবন, পরিধান প্রতিরোধের, এবং খরচ প্রভাবিত করে. এখানে সবচেয়ে ব্যাপকভাবে ব্যবহৃত উপকরণ আছে:

পৃষ্ঠ চিকিত্সা

পাঞ্চ লাইফ বাড়ানোর জন্য, পৃষ্ঠের চিকিত্সা প্রায়শই প্রয়োগ করা হয়:

TiN – সোনার রঙের, চমৎকার পরিধান প্রতিরোধ ক্ষমতা প্রদান করে
TiCN – TiN এর চেয়ে উচ্চতর কঠোরতা, ঘষিয়া তুলিয়া ফেলিতে সক্ষম উপকরণের জন্য ভাল
TiAlN – চমৎকার তাপ প্রতিরোধ ক্ষমতা, উচ্চ-গতির অ্যাপ্লিকেশনের জন্য আদর্শ
AlCrN – শুষ্ক মেশিনিং অবস্থায় উচ্চতর কর্মক্ষমতা
DLC – কম ঘর্ষণ, উপাদানের আনুগত্য হ্রাস করে
ব্ল্যাক নাইট্রাইডিং – খরচ-কার্যকর পৃষ্ঠ শক্ত করা

মূল মাত্রিক পরামিতি

স্ট্যান্ডার্ড পাঞ্চগুলি শক্ত সহনশীলতায় তৈরি করা হয়। একটি মানের স্ট্যান্ডার্ড পাঞ্চ সাধারণত অর্জন করে:

• ব্যাস সহনশীলতা: ±0.001 মিমি থেকে ±0.002 মিমি

• ঘনত্ব: 0.002 মিমি এর মধ্যে

• বৃত্তাকার: 0.003 মিমি এর মধ্যে

• পৃষ্ঠের রুক্ষতা: Ra 0.04 থেকে Ra 0.4

III. কিভাবে সঠিক স্ট্যান্ডার্ড পাঞ্চ নির্বাচন করবেন

নির্বাচন আপনার আবেদনের নির্দিষ্ট প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত। এই কারণগুলি বিবেচনা করুন:

1. উপাদান সামঞ্জস্যপূর্ণ

পাঞ্চ উপাদান অবশ্যই ওয়ার্কপিস উপাদানের সাথে মেলে। অ্যালুমিনিয়াম বা হালকা ইস্পাত মত নরম উপকরণ জন্য, খাদ টুল ইস্পাত যথেষ্ট হতে পারে. স্টেইনলেস স্টীল বা উচ্চ-শক্তির মিশ্রণের জন্য, উচ্চ-গতির ইস্পাত বা কার্বাইড সুপারিশ করা হয়।

2. উৎপাদন ভলিউম

কম ভলিউম / প্রোটোটাইপিং: অ্যালয় টুল স্টিল একটি সাশ্রয়ী সমাধান প্রদান করে।
মাঝারি ভলিউম: উচ্চ-গতির ইস্পাত কর্মক্ষমতা এবং খরচের একটি ভাল ভারসাম্য প্রদান করে।
উচ্চ ভলিউম / ক্রমাগত উত্পাদন: টাংস্টেন কার্বাইড বা পাউডার মেটালার্জি স্টিলগুলি বর্ধিত টুল লাইফের মাধ্যমে তাদের উচ্চতর প্রাথমিক খরচকে সমর্থন করে।

3. আন্তর্জাতিক মান সম্মতি

স্ট্যান্ডার্ড পাঞ্চগুলি বিনিময়যোগ্যতার জন্য স্বীকৃত মানগুলির সাথে সঙ্গতিপূর্ণ হওয়া উচিত:

ISO 8020 – ঘুষির জন্য আন্তর্জাতিক মান
DIN 9861 – পাঞ্চের জন্য জার্মান স্ট্যান্ডার্ড
MISUMI / DAYTON / HASCO – ব্যাপকভাবে ব্যবহৃত শিল্প মান

4. সমালোচনামূলক মাত্রা

কাজের বিভাগের ব্যাস, ইনস্টলেশন বিভাগের মাত্রা এবং সামগ্রিক দৈর্ঘ্যের দিকে মনোযোগ দিন। এগুলো অবশ্যই আপনার ডাই সেটের স্পেসিফিকেশনের সাথে মেলে।

IV পাঞ্চ-টু-ডাই ক্লিয়ারেন্স: দ্য ক্রিটিক্যাল রিলেশনশিপ

মুষ্ট্যাঘাত এবং ডাই এর মধ্যে ফিট স্ট্যাম্পিং মানের একটি নির্ধারক ফ্যাক্টর। সঠিক ক্লিয়ারেন্স পরিষ্কার শিয়ারিং নিশ্চিত করে, বুর গঠন কমিয়ে দেয় এবং টুলের আয়ু বাড়ায়।

সাধারণভাবে, সঠিক ক্লিয়ারেন্সের জন্য পাঞ্চের ব্যাস ডাই ওপেনিং থেকে সামান্য ছোট হওয়া উচিত। এই ফিট অর্জন এবং বজায় রাখার জন্য নির্ভুল উত্পাদন এবং নিয়মিত পর্যবেক্ষণ প্রয়োজন।

V. ইনস্টলেশন এবং সেটআপ সর্বোত্তম অনুশীলন

সঠিক ইনস্টলেশন নিশ্চিত করে যে পাঞ্চটি ডিজাইন হিসাবে কাজ করে:

1. সারিবদ্ধকরণ যাচাই করুন: পাঞ্চ এবং ডাই এককেন্দ্রিক কিনা তা নিশ্চিত করুন যাতে সাইড লোড না হয়।

2. ধরে রাখা চেক করুন: সঠিক রিটেইনার ব্যবহার করুন এবং নিশ্চিত করুন যে পাঞ্চটি নিরাপদে বেঁধেছে।

3. ক্লিয়ারেন্স নিশ্চিত করুন: পাঞ্চ-টু-ডাই ক্লিয়ারেন্স নির্দিষ্ট সীমার মধ্যে আছে কিনা যাচাই করুন।

4. তৈলাক্তকরণ পরীক্ষা করুন: ঘর্ষণ এবং তাপ জমাট কমাতে উপযুক্ত লুব্রিকেন্ট প্রয়োগ করুন।

VI. রক্ষণাবেক্ষণ এবং যত্ন: পাঞ্চ জীবন প্রসারিত করা

ব্যর্থতা মোড এবং প্রতিরোধ

ঘুষিগুলি প্রাথমিকভাবে দুটি প্রক্রিয়ার মাধ্যমে ব্যর্থ হয়: পরিধান এবং ফ্র্যাকচার।

অপেক্ষার গোপন খরচ

পাঞ্চ রক্ষণাবেক্ষণের সবচেয়ে সাধারণ ভুলগুলির মধ্যে একটি হল পদক্ষেপ নেওয়ার আগে অংশগুলি দৃশ্যমান burrs দেখানো পর্যন্ত অপেক্ষা করা। burrs দৃশ্যমান হওয়ার সময়, পাঞ্চ প্রান্তটি ইতিমধ্যে একটি উল্লেখযোগ্য ব্যাসার্ধ তৈরি করেছে এবং ক্ষতি কয়েক ঘন্টা ধরে জমা হচ্ছে।

এই বাস্তব-বিশ্বের পরিস্থিতি বিবেচনা করুন: আপনি যদি ন্যূনতম পরিধানে পুনরায় তীক্ষ্ণ করার জন্য একটি পাঞ্চ সরিয়ে দেন, তবে অপসারণটি ছোট। কিন্তু আপনি যদি burrs আপনাকে কাজ করতে বাধ্য না করা পর্যন্ত অপেক্ষা করেন, পরিধান অনেক বেশি তাৎপর্যপূর্ণ হয়ে উঠতে পারে। এই প্রান্তটি পরিষ্কার করা একটি একক প্রতিক্রিয়াশীল চক্রে অনেক বেশি টুল লাইফ গ্রহণ করে যা সক্রিয় রক্ষণাবেক্ষণের মাধ্যমে হারিয়ে যেতে পারে।

ব্যবহারিক রক্ষণাবেক্ষণ নির্দেশিকা

উচ্চতর পৃষ্ঠের চাপ এবং দ্রুত তাপ জমা হওয়ার কারণে ছোট ঘুষিগুলিকে আরও ঘন ঘন পরিদর্শন করা উচিত। বড় ঘুষি নিয়ন্ত্রিত অবস্থায় দীর্ঘ বিরতি পর্যন্ত প্রসারিত হতে পারে।

চিহ্ন যে এটি পুনরায় তীক্ষ্ণ বা প্রতিস্থাপন করার সময়

• দৃশ্যমান প্রান্ত বৃত্তাকার

• বেসলাইন থেকে প্রয়োজনীয় টনেজ বৃদ্ধি

• স্ট্যাম্প করা অংশে শিয়ার করা পৃষ্ঠের শতাংশ হ্রাস করা হয়েছে

• অসামঞ্জস্যপূর্ণ গুণমান বা মাত্রিক প্রবাহ দেখাচ্ছে অংশ

VII. শিল্প জুড়ে সাধারণ অ্যাপ্লিকেশন

স্ট্যান্ডার্ড মোল্ড পাঞ্চগুলি কার্যত সমস্ত উত্পাদন খাতে ব্যবহৃত হয়:

অষ্টম। অর্থনীতি বোঝা

একটি স্ট্যান্ডার্ড মোল্ড পাঞ্চের ব্যবহারিক মূল্য এর ক্রয় মূল্যের বাইরে যায়। এই খরচের কারণগুলি বিবেচনা করুন:

প্রারম্ভিক খরচ: উচ্চ-গ্রেডের উপকরণগুলির প্রারম্ভিক খরচ বেশি কিন্তু জীবন দীর্ঘ।
রি-শার্পেনিং খরচ: প্রতিটি রি-শার্পেনিং উপাদান অপসারণ করে এবং টুলের মোট আয়ু কমিয়ে দেয়।
ডাউনটাইম খরচ: অপরিকল্পিত পাঞ্চ ব্যর্থতা উৎপাদন বন্ধ করে দেয়; রক্ষণাবেক্ষণের মধ্যে খুব বেশি সময় অপেক্ষা করলে মোট খরচ বেড়ে যায়।
গুণমানের খরচ: জীর্ণ খোঁচাগুলি স্ক্র্যাপ এবং পুনরায় কাজ তৈরি করে, লাভজনকতাকে প্রভাবিত করে।

অর্থনৈতিক মিষ্টি স্পটটি অগত্যা সবচেয়ে সস্তা পাঞ্চ নয়, বা সবচেয়ে ব্যয়বহুলও নয়- এটি এমন একটি যা তার সম্পূর্ণ জীবনচক্রে স্ট্যাম্প করা অংশ প্রতি সর্বনিম্ন মোট খরচ সরবরাহ করে।

দস্ট্যান্ডার্ড ছাঁচ পাঞ্চমুদ্রাঙ্কন প্রক্রিয়ার একটি ছোট উপাদান হতে পারে, কিন্তু উৎপাদনশীলতা, গুণমান এবং খরচের উপর এর প্রভাব অপরিসীম। ব্যবহারিক সাফল্য আপনার অ্যাপ্লিকেশনের জন্য সঠিক উপাদান এবং কনফিগারেশন নির্বাচনের মাধ্যমে শুরু হয়, সঠিক ইনস্টলেশন এবং ক্লিয়ারেন্স ব্যবস্থাপনার মাধ্যমে চলতে থাকে এবং সুশৃঙ্খল রক্ষণাবেক্ষণের মধ্যে শেষ হয় - দৃশ্যমান ব্যর্থতার জন্য অপেক্ষা না করে, পরিমাপ করা পরিধান এবং চক্র গণনার উপর ভিত্তি করে কাজ করা। আপনি যখন জ্যামিতি, বস্তুগত বিজ্ঞান এবং পরিধান পদার্থবিদ্যার উপর ফোকাস করে একজন প্রসেস ইঞ্জিনিয়ারের মানসিকতার সাথে আপনার পাঞ্চের কাছে যান, তখন আপনি একটি ব্যবহারযোগ্য অংশকে একটি নির্ভরযোগ্য উত্পাদন সম্পদে রূপান্তরিত করেন।
